一、項目概況
蘇錫常南部高速公路是國家發改委和交通運輸部確立的支撐“三大戰略”發展的地方高速公路,是江蘇省“五縱九橫五聯”高速公路網規劃中“橫六”的重要組成部分,其交通意義重大,項目建成后將提供南京至上海的又一便捷通道,提升滬寧通道作為國家綜合運輸大通道的功能作用。太湖隧道作為南部高速的咽喉工程,隧道全長10.79公里,設計車速100km/h,采用圍堰明挖法施工,橫斷面包含兩孔一管廊,隧道雙孔結構凈寬34.9m(單孔凈寬17.45m),全線采用六車道高速公路標準建設,雙側有3.5m緊急停車道。
隧道內路面基本不受太陽輻射及降雨的影響,隧道外路面結構暴露于外界環境中,受氣候等自然作用影響較大,隧道進出口段路面結構位于兩者之間,呈過渡狀態,且進出口位置縱坡較大,溫度場變化及結構受力狀態更為復雜。
太湖隧道預計到2040年日交通最高可達94277PCU/日,設計年限內(20年)累計軸載作用次數為2.07×108次,為特重交通荷載等級,鋪裝長期使用性能面臨嚴峻考驗,尤其進出口大縱坡路段受力更加不利。混凝土基面由于對溫濕度敏感而帶來的脹縮性特點,隧道變形縫過大的伸縮變形量會加快防水結構損壞,不利于隧道整體安全。為此,有必要對太湖隧道進出口鋪裝軸載、進口鋪裝溫濕度狀態、隧道鋪裝系柔性拼接縫變形及溫濕度進行感知,支撐隧道安全管理。
二、測點布置
2.1柔性拼接縫變形及溫濕度感知
為了解隧道柔性拼接縫全周期實際服役環境溫度及濕度條件,測試柔性拼接縫變形情況和使用效果,建立柔性拼接縫變形及溫濕度狀態感知系統,實時監測柔性拼接縫的溫濕度條件以及變形情況,支撐太湖隧道柔性拼接縫變形特征及長期使用性能跟蹤觀測研究。
(1)縱斷面
縱向覆蓋隧道全長,平均每隔600m設置一處,雙向共計40處,縱向共設置20處柔性拼接縫監測斷面。

序號 |
柔性拼接縫類別 |
監測斷面樁號 |
1 |
樹脂基柔性拼接縫 |
K24+100 |
2 |
K24+160 |
3 |
瀝青基柔性拼接縫 |
K24+620 |
4 |
K25+220 |
5 |
K25+820 |
6 |
K26+420 |
7 |
K27+020 |
8 |
K27+620 |
9 |
K28+220 |
10 |
K28+820 |
11 |
K29+420 |
12 |
K30+020 |
13 |
K30+620 |
14 |
K31+220 |
15 |
K31+800 |
16 |
K32+400 |
17 |
K33+040 |
18 |
K33+660 |
19 |
樹脂基柔性拼接縫 |
K34+220 |
20 |
K34+280 |
(2)橫斷面
考慮到重車道和行車道高重載交通特征,盡量避免交通荷載對傳感器的直接反復作用影響,橫向測點重點布置于超車道中間部位,以延長變形傳感器以及溫濕度計的使用壽命。

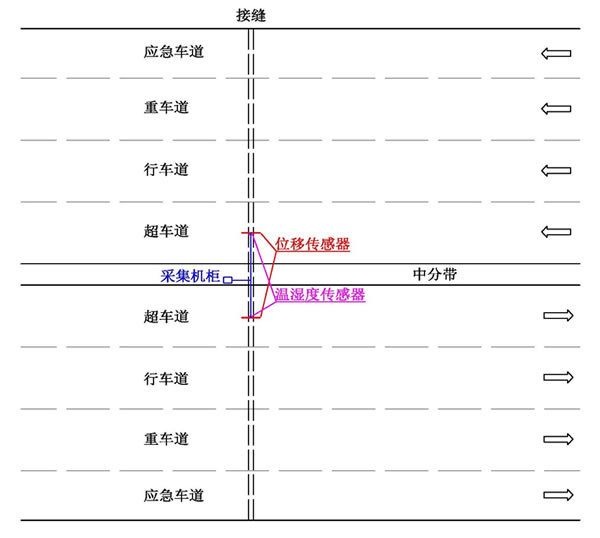

圖3.1-2柔性拼接縫變形和溫濕度感知平面布置圖(雙向)
三、傳感器型號
3.1柔性拼接縫變形及溫濕度感知

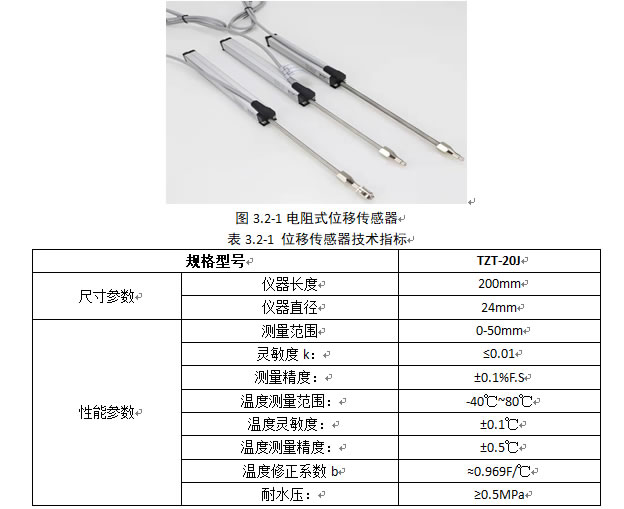

(1)位移計傳感器
柔性拼接縫變形監測采用位移計傳感器,選擇自復位式位移計精度高,且尺寸適中便于安裝。將位移計分別固定于縫兩側,當柔性拼接縫變形時,將帶動位移計的測桿伸縮變形,伸縮桿變形影響電阻信號發生變化,通過電阻信號與變形量的關系輸出相應的位移量。

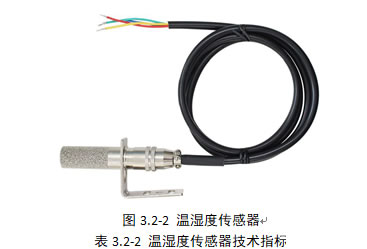

(2)溫濕度傳感器
受柔性拼接縫寬度及厚度尺寸限制,在滿足傳感器測量精度和安裝便捷性能外,要求溫濕度傳感器尺寸應盡可能小。柔性拼接縫溫度和濕度環境監測采用溫濕度一體傳感器,傳感器長度≤5cm、直徑≤1cm、濕度精度±3%、溫度精度0.1℃。

項目 |
技術要求 |
濕度測量范圍 |
0-100%RH |
溫度測量范圍 |
-40-85℃ |
濕度測量精度 |
±3%RH |
溫度測量精度 |
0.1℃ |
響應時間 |
10s |
尺寸 |
5cm(長度)×1cm(直徑) |

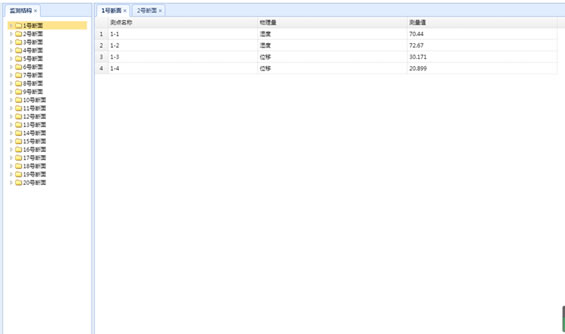

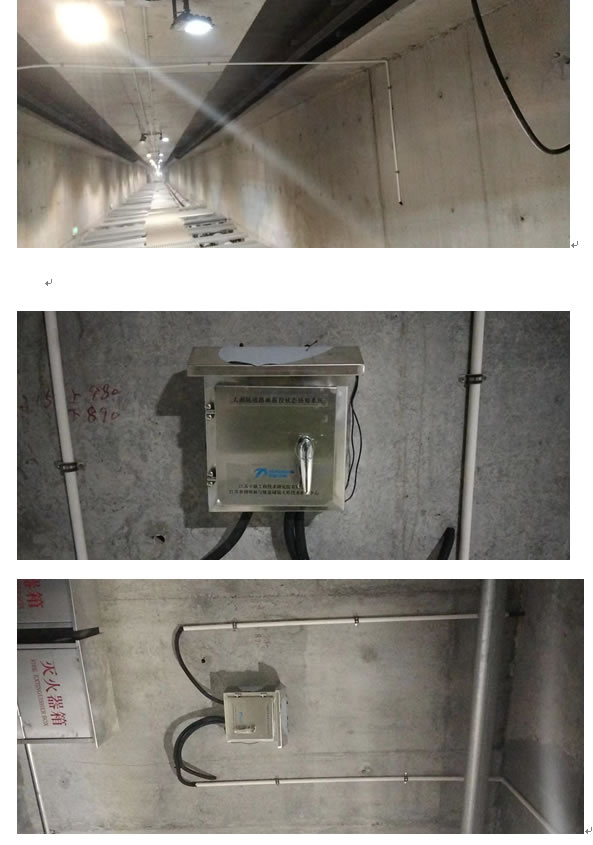

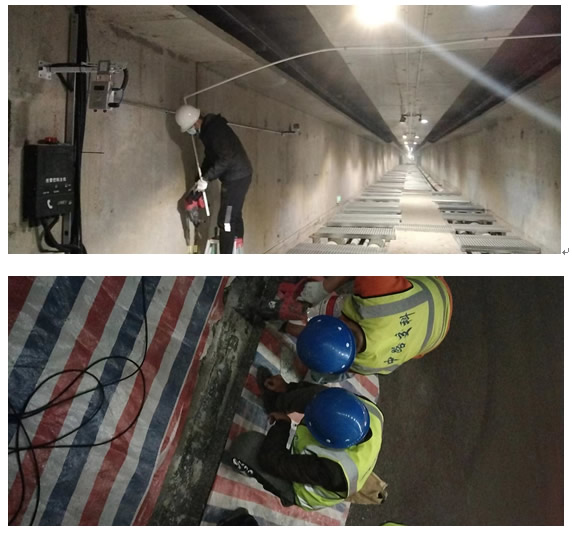

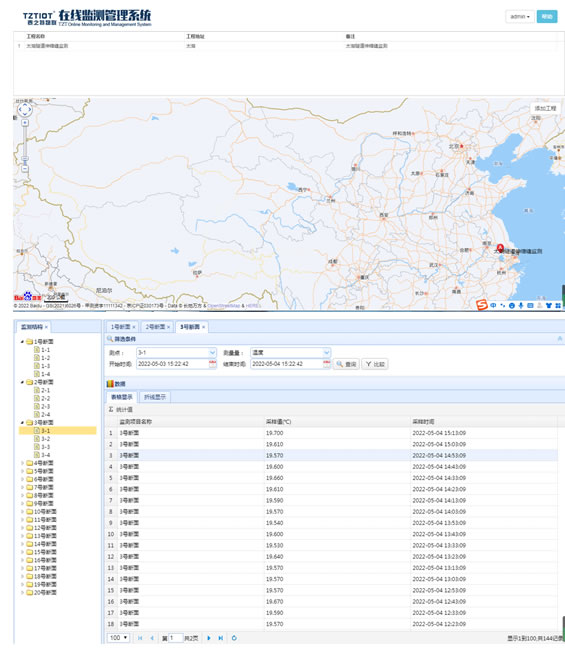

四、現場安裝圖片以及數據
