一、項目簡介
2014年4月,應西南交通大學的邀請,使用TZT5916對無錫某集團生產的動車風機葉輪部件以及整個箱體進行固有特性測試及模態分析。
二、系統配置
TZT5916堅固型動態應變儀一臺( 32 測點)
電腦一臺(配套 TZTDAS 動靜態信號測試分析軟件)
三向加速度傳感器兩個
力錘一套
三、實驗過程
首先在被測結構上劃分出測點,然后采用單點拾振法進行模態試驗,以此對每個測點進行激勵,得到頻響函數,可得到結構的幾階固有頻率。然后將數據導入TZTMP試驗?zāi)B(tài)分析軟件中,得到模態振型及阻尼比等參數。

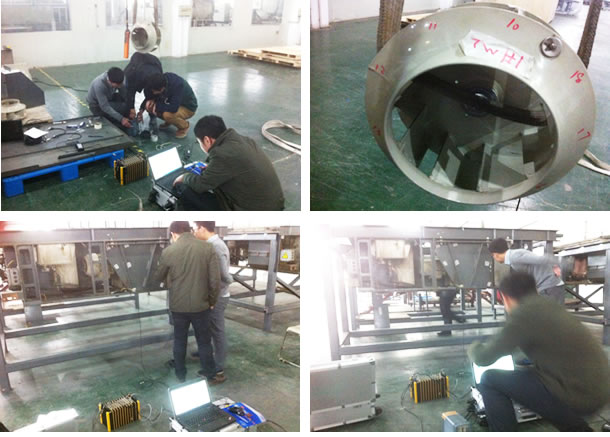

四、現場照片
