一、項目簡介

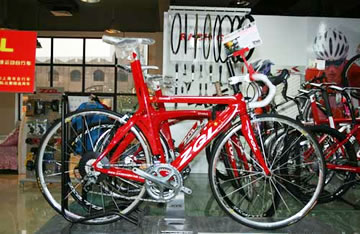

ZGL使用TZT3827對車架承載較大的結構部位進行強度試驗。
二、測試儀器
EFBE測試機
TZT3827動靜態應變儀
TZTDAS3827動靜態信號測試分析系統軟件
三、測試過程
EFBE測試機的工作頻率一般是 2.5HZ ,而 TZT3827 最高可以達到 200HZ, 所以完全可以達到其測試標準。
1.布置測點:

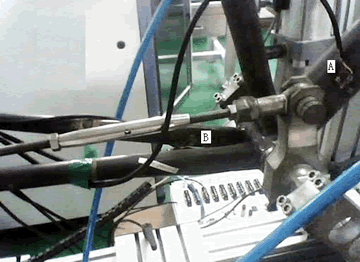

由于車架在測試機的施力下很多部位是不同方向的,所以采用應變花進行測量,如下圖一所示,下管A處粘貼了直角2片應變花, 平叉B處粘貼了直角三片應變花。接著在另外一個不受力的車架上粘貼一個相同阻值的補償片。

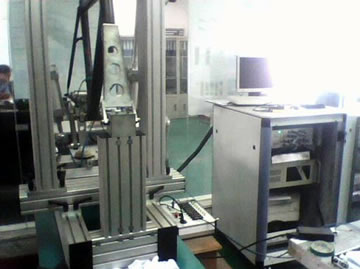

2.將補償片和所有測點合理連接到TZT3827動靜態應變儀,打開儀器預熱,連上裝好TZT3827軟件的電腦(如下圖二所示)。

3.打開軟件,設置好各項參數后平衡,清零,采樣

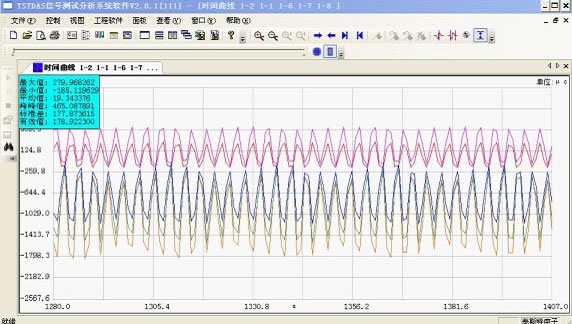

4.打開EFBE測試機,車架就隨著氣缸的左右施力而擺動,此時軟件可直接觀察測點的應變情況,曲線如下圖三所示。

四、結果分析
將測得的數據通過軟件的應變花設置可計算出測點的主應變、次應變及主應變方向等,然后與理論計算值相比較分析,從而對主要受力大的部位能做出正確的判斷,以便于對碳纖維復合材料的碳紗層進行分布改善,或者對其整體結構做一些加固減震的結構優化。
