一、 項目簡介
上海萊必泰數控機床股份有限公司為迎合國際市場需求,提高機床的加工精度,使用TZT5912測量整個設備的動剛度,并得到相關的伯德圖及奈奎斯特圖。
二、設備組成
TZT5912(8CH)
TZT5912動態信號測試分析系統軟件
TZT1001L(6套)
TZT力錘一把
TZT電荷試調器一個
三、實驗過程
在機床的每個核心部件的不同位置安裝5個加速度傳感器,用力錘在該部件的不同位置進行激勵,并分別進行采數。數據采集完成后,進行頻響分析,每個部件10組數據相互對比,最后取得其準確的頻響函數。并經過軟件處理顯示伯德圖和奈奎斯特圖。

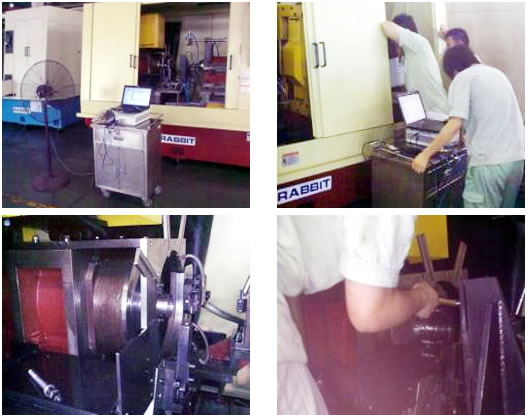

四、現場照片
