使用TST3825靜態應變儀檢測龍麗高速路段某大橋
發布人:應變儀研發中心    時間:2018/12/8   點擊 4284


一、項目簡介:
  龍麗高速公路松陽段某大橋使用我公司多臺TST3825靜態應變儀進行靜載實驗,從而檢驗橋梁結構強度,確定工程的可靠性。
二、測試儀器:
  應變片、應變花若干
   TST3825靜態應變儀(16測點)
   TSTDAS3825靜態信號測試分析系統軟件
三、測試過程:
  1.布置測點:

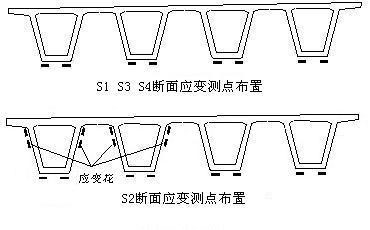

  選取大橋右線第四聯進行應變荷載實驗,應變測量的傳感器是電阻柵尺寸為3×100mm的長標距電阻應變片。具體布置如下圖:

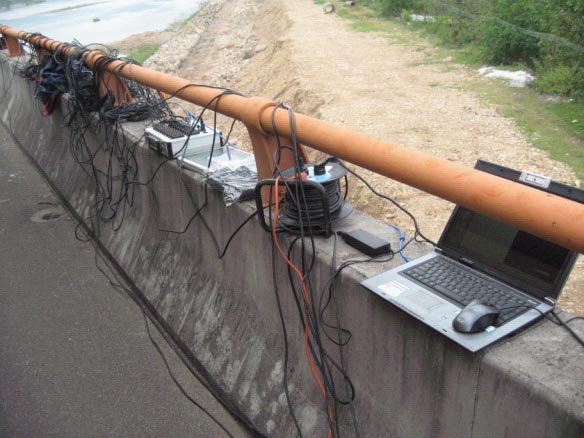

2.將所有測點合理連接到TST3825靜態應變儀,打開儀器預熱,用USB線連上裝好TST3825軟件的電腦(如下圖所示)。

3.打開軟件,設置好各項參數后進行平衡,清零,采樣
4.實驗采用30t的三軸加載重車進行加載,車輛加載選用中載和偏載兩種方式 ,即相對車道中心線對稱布置3列車以及偏一側靠近防護欄布置3列車,根據不同的工況進行逐次采樣。
四、結果分析:
  將測試數據導出進行分析,從而驗證橋梁結構強度,并根據相關標準評價其在設計使用荷載下的工作性能。
