一、項目簡介
中國石油大學實驗室項目,主要測試巖石的三軸抗壓性,數據用于分析研究,為石油開采提供準確可靠的依據。
二、系統配置
TST3825 靜態應變儀1套( 16 測點) 電腦(配套 TSTDAS 信號測試與分析軟件)
直角應變花 ,電纜線若干
三、實驗過程
將巖石塊打磨成一個正方體(長方體也可),注意打磨表面一定要保持光滑,不可有毛刺、裂紋等瑕疵。然后在相鄰的三個平面上貼上直角應變花,示意圖如下所示:

應變花輸出線使用φ 0.5的漆包線(引出線長度根據被測物體到靜態測試儀之間的距離而定),注意焊接點處漆一定要刮干凈,確保焊接點的機械強度。然后使用標簽紙將應變花的輸出線做好編號標識(共9根,按編號1~9排列)。用萬用表的電阻檔測量每路的應變片輸出阻值是否正確。
使用模具將石塊外表灌封成一個正方體(熱熔膠灌封)。
將灌封好的模塊放入液壓儀中,將應變輸出線和補償端輸出線分別接到 TST3825動態應變儀的1~9通道上。接線使用半橋接法(即每路輸入都單獨使用補償片),補償片貼在同樣材質的石塊上,放置在常溫的液體油中,引出線也是使用φ0.5的漆包線。接線完成后,檢查接線是否牢固可靠。防止有短路、接觸不良等故障發生。
使用 TST3825靜態應變儀和TST3825靜態信號采集系統采集數據,設置好增壓速度為0.25KPa/S,并逐步增大液壓儀中液體油的壓力至500KPa,通過軟件采集模塊上應變花的應力隨時間的變化曲線。

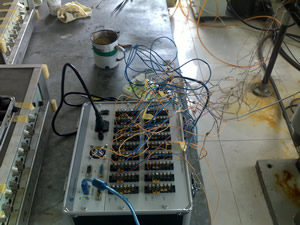

四、現場照片

五、實驗結果
根據測試結果可得出巖石三軸的應變隨壓力變化的曲線。
